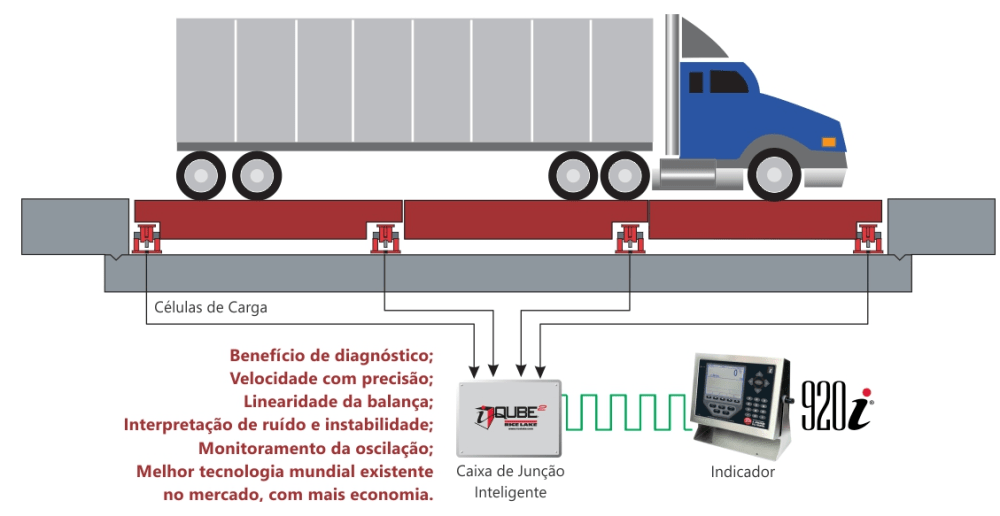

A balança em plataforma metálica é totalmente modulada com disponibilidade para transferência de local. Possui vários conjuntos de células de carga de alta qualidade que são rigorosa e precisamente testados e aprovados pelo INMETRO. Eles são ligados ao Indicador 920i, o terminal de pesagem que programa a capacidade e a divisão das células.
As diferentes necessidades de aplicações exigem versatilidade na execução:
· Obras temporárias;
· Troca futura de portaria;
· Pedreiras temporárias;
· Reciclagem/aterros;
· Usinas móveis de concreto e asfalto;
· Prédios locados;
· Áreas de reflorestamento;
· Áreas de locação;
· Áreas de mineração.

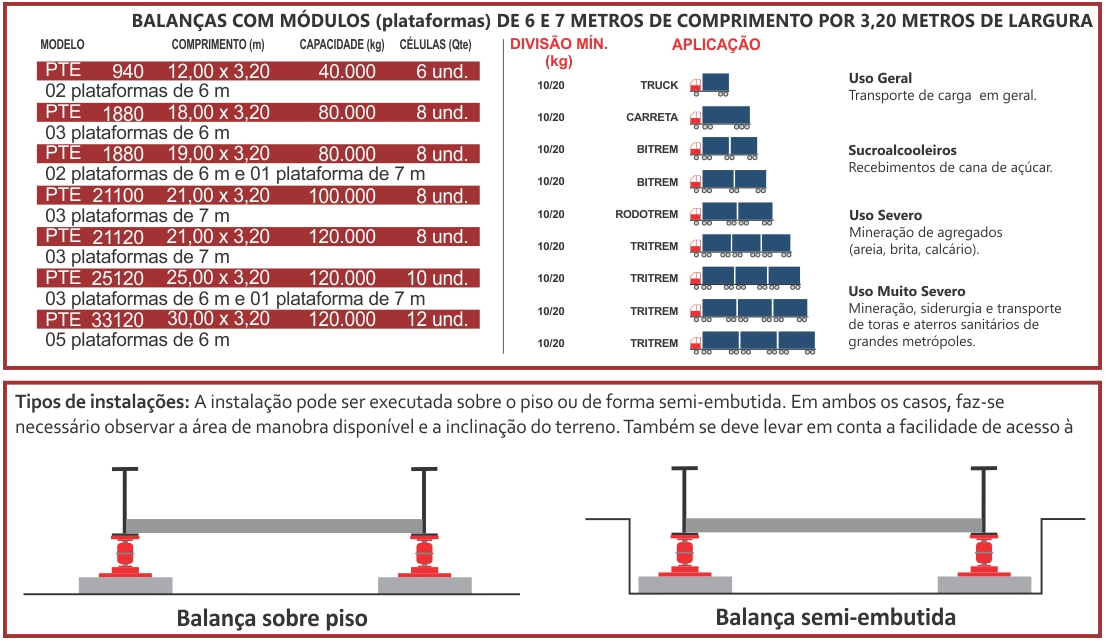

É uma plataforma móvel metálica com chapa apoiada e chumbada sobre o piso Projeto F, Modelo PTE. Possui estruturas metálicas moduladas, bipartidas entre si e compostas por vigas tipo “I” em aço ASTM A-572 grau 50, com cobertura de chapa metálica lisa e antiderrapante soldada. As plataformas são montadas em módulos encaixados entre si. São parafusadas pela parte central e apoiadas sobre os conjuntos de células de carga.
As oscilações ocasionadas pelo movimento dos veículos sobre a plataforma de pesagem são minimizadas pelos batentes com regulagem milimétrica que estão posicionados nas cabeceiras da plataforma.
Os batentes ainda protegem as células de carga dos danos causados por movimentos bruscos dos veículos, como freadas repentinas e batidas na lateral da balança.
Possui pintura com fundo e acabamento tipo MACROPOXI – 646 vermelho e jato SA2 1/2 padrão Açôres.
Os módulos metálicos são dimensionados por softwares de análise estrutural e de modelagem em 3D. para pesagem de veículos rodoviários de carga, o que resulta em projetos estruturais com alto grau de otimização e em processos de fabricação com mínimo índice de erros.
Vantagens:
· Indicador 920I;
· Conectividade com IQube² – caixa de junção com placa digital;
· Conectividade com a caixa de junção com placa analógica;
· Uso de módulos portáteis que agilizam a montagem ou transferência de local para instalação;
· Forma modular que possibilita sua ampliação nas dimensões e capacidades de pesagem;
· Robustez de organização e uso de taliscas antiderrapantes na pista de rolagem que garantem maior vida útil ao equipamento;
· Mais proteção e resistência a intempéries;
· Valor da balança metálica e sua obra civil são similares ao investimento da balança de concreto;
· Projeto de obra civil simplificado com baixo custo de execução e financiamento de até 100%;
· Instalação com menor tempo de execução da obra civil que agiliza a montagem e a liberação da balança para uso imediato.
Com todas essas vantagens, a Açôres garante a melhor balança rodoviária do Brasil.

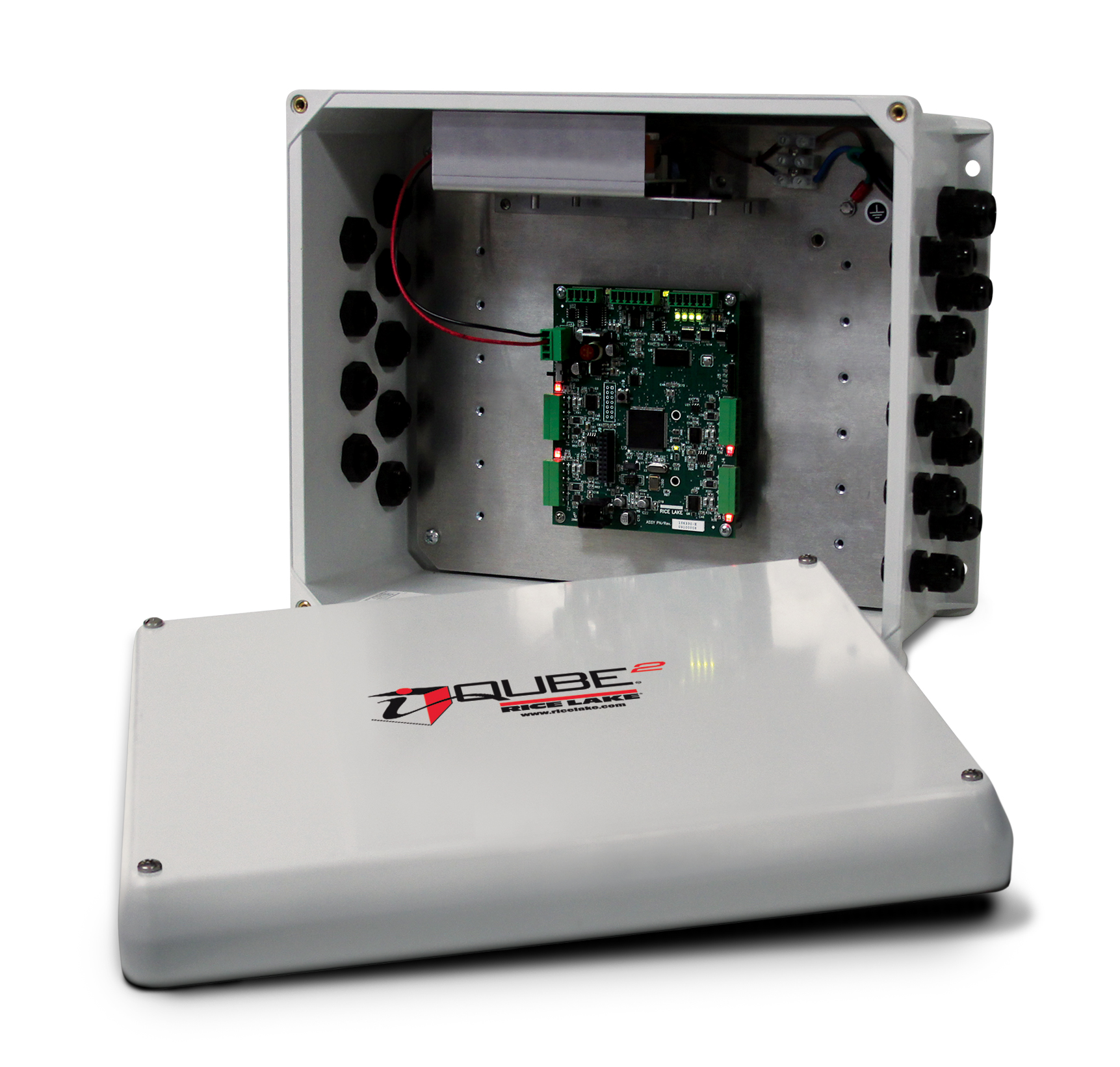

Opcional: CAIXA DE JUNÇÃO INTELIGENTE iQUBE2
Última geração de caixas de junção inteligentes com a melhor qualidade já vista no mercado mundial. Foi projetado para medir com alta precisão e é ideal para balanças rodoviárias.
Pensando em melhor atender às demandas dos negócios agropecuários e industriais, a Açôres vem, a cada dia, trazendo inovações para o competitivo mercado brasileiro. Neste ano de 2015, estabeleceu uma parceria com a empresa norte-americana Rice Lake Weighing Systems, líder internacional em fabricação e distribuição de produtos de pesagem.

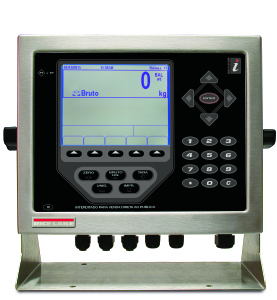

O Indicador 920i Rice Lake foi desenvolvido para atender às mais diversas situações que necessitem de gerenciamento e/ou de automação.
Características do produto
Seu gabinete em aço inox é imune às interferências eletromagnéticas geradas por rádios transmissores, telefones celulares, cabos de alta tensão, entre outros, e possui proteção contra água e poeira (Ip66).
Possui
Interface IHM (interface-homem-máquina), operada no próprio indicador;
10.000 divisões;
Classe de exatidão III;
Alimentação 90-240VCA ou Fonte (Bivolt);
Suporte para até 16 células de carga de 700 Ohms por A/D (Slot A/D opcional);
Suporte para entradas digitais e analógicas;
Caixa de aço inoxidável IP-66 (à prova de água e poeira);
Entrada PS/2 para teclado ou porta USB para entrada de dados;
Conectividade com iQube² – caixa de junção com placa digital;
Conectividade com a caixa de junção com placa analógica;
Display LCD gráfico com 320×240 pixels retro-iluminado (11,6 cm de largura x 1,9 cm de altura);
Tamanho de caracteres selecionáveis de 0,6 cm a 3 cm;
Banco de dados com informações consolidadas de todas as pesagens realizadas;
Cinco teclas de seleção com 10 funções pré-definidas pelo usuário e 14 por tela;
Peakhold (função que fornece o congelamento da leitura do momento, podendo mostrar a leitura total ou o maior pico de pesagem);
Operação keypress local / remoto;
Faixas de pesagem múltiplas que permitem utilizar dupla escala de balanças e que incorporam um conceito inovador no mercado, deixando a balança mais precisa (de 0 a 80.000 kg – divisão de 10 kg; acima de 80.000 kg –divisão de 20 kg);
Rastreabilidade com senha para auditoria e armazenamento álibi;
100 set-points configuráveis (utilizados para automação);
1000 ID para entrada e saída de caminhão;
Configuração pelo painel frontal ou via serial;
Memória flash programável de 512K;
Dois slots para cartão de opção (onboard);
Formatos de tickets programáveis (20 formatos de impressão auxiliares);
Função ESP (processamento baseado em eventos);
Controlador de cancelas (até 2 cancelas);
Controlador de semáforos (até 4 semáforos) – controla o acesso do veiculo à plataforma de pesagem;
3 tipos de pesagem (automática, manual, veículos com tara fixa);
Suporte para 2 tipos de senhas (supervisor e operador);
Suporte para impressora (Zebra, Elgin, LX300, térmica não fiscal);
Memória interna sem slot para até 90 veículos no pátio, 90 pesagens completas, 20 veículos com tara fixa e 10 senhas;
Memória com slot expansível para até 200 veículos no pátio, 1000 pesagens completas, 50 veículos com tara fixa e 10 senhas;
Função de pesquisa de veículos por ID (placa), número do ticket, documento e data;
Possibilidade de reimpressão do ticket por pesquisa e de relatório impresso dos itens pesquisados.
Além disso,
Imprime tíquete de pesagem;
Imprime relatórios dos cadastros e da movimentação de materiais e produtos;
Impede o acesso de veículos não cadastrados no sistema;
Automatiza o processo de pesagem (sem necessidade de operador na balança) quando utiliza tecnologia de transponder ou código de barras, dificultando fraudes de pesagem;
Estima o peso por eixo/grupo de eixos, o que exige que a balança seja instalada de maneira semi-embutida e sem rampas (velocidade de até 5 km/h);
Apresenta até 4 canais de balanças com informação “legal for trade” por tela.
Impressão específica – Exemplos:
Relação de veículos em trânsito (que fizeram somente a 1º pesagem; capacidade de até 150 caminhões).
Imprime: placa do veículo, número sequencial, produto, emissor, número do documento (Nota fiscal ou Requisição) e a hora da pesagem.
Relação subtotal por produtos recebidos.
Imprime: nome, código e o peso acumulativo dos produtos (Recepção).
Relação total por produtos recebidos.
Imprime: nome, código e o peso acumulativo dos produtos, (Recepção).
Após a impressão zeram os totalizadores.
Relação subtotal por produtos expedidos.
Imprime: nome, código e o peso acumulativo dos produtos (Expedição).
Relação total por produtos expedidos.
Imprime: nome, código e o peso acumulativo dos produtos, (Expedição).
Após a impressão zeram os totalizadores.
Relatório de recebimento subtotal.
Imprime: placa do veículo, número sequencial, documento, produto, peso líquido, emissor e hora de cada pesagem (Recepção).
Relatório de recebimento total.
Imprime: placa do veículo, número sequencial, documento, produto, peso líquido, emissor e hora de cada pesagem (Recepção).
Após a impressão zeram os totalizadores.
Relatório de expedição subtotal.
Imprime: placa do veículo, número sequencial, documento, produto, peso líquido, emissor e hora de cada pesagem (Expedição).
Relatório de expedição total.
Imprime: placa do veículo, número sequencial, documento, produto, peso líquido, emissor e hora de cada pesagem (Expedição).
Após a impressão zeram os totalizadores.
Observação:
Todos os relatórios e relações subtotais poderão ser impressos a qualquer momento, pois os dados permanecerão armazenados.
Para complementar este recurso com o máximo de segurança e eficiência nas operações, o 920i também controla a abertura e o fechamento automáticos das cancelas, identificando inclusive, a partir de sensores específicos, se há alguma obstrução na cancela que possa ser comprometida caso ela seja fechada, interrompendo o fechamento e alertando a irregularidade ao operador da balança.
Para garantir a absoluta precisão e confiabilidade nas pesagens, o 920i mantém comunicação com sensores posicionados nas duas extremidades da plataforma que identificam, antes de efetuar a pesagem, se o veículo está posicionado devidamente.
Desta forma, se uma parte do veículo estiver fora da área útil de pesagem, o sistema identificará a irregularidade e não permitirá o registro da pesagem até que o motorista posicione o veículo corretamente na plataforma
